Fluke-2082地下管线定位仪科普：光缆施工探查技术与实测应用

一、行业现状开篇引言

通信铠装光缆是城市政务、交通、能源、企业专线的基础传输载体，道路开挖、园区改造、管沟新建等土建作业中，管线资料缺失、老旧图纸偏差、多管线交错敷设等问题普遍存在。施工前未精准探明地下光缆，极易出现挖伤、挖断线路的情况，直接造成区域网络中断、生产线停工，同时产生设备维修、业务赔付、项目延期等多重成本损耗。

现行市政与通信工程规范，均要求开挖作业前完成地下管线全域探查，但不少运维、施工人员无法区分不同管线定位设备的性能差异，采购选型时难以匹配复杂管线工况。Fluke-2082地下管线定位仪适配通信、市政、电力多行业探查需求，依托多频率电磁追踪技术完成地下铠装光缆定位、埋深测算，下文从底层技术、行业标准、新旧设备对比、现场实测多维度完整拆解，帮助从业人员理清设备分辨与选型逻辑。

二、Fluke-2082地下管线定位仪核心技术详解

Fluke-2082地下管线定位仪采用分体式发射、接收电磁感应架构，通过发射机向铠装光缆金属护层耦合交变电磁信号，接收机捕捉地下线缆辐射的二次磁场，解析信号坐标、埋深数值，可兼容通电带电线路、断电闲置铠装光缆两类追踪场景。

2.1基础工作原理

发射机通过信号夹钳或直连方式，将设定频率的交变电流输入铠装光缆金属屏蔽层，电流沿线缆形成连续磁场；地面接收机内置多通道感应线圈，捕捉磁场强度变化，通过算法换算管线水平位置、垂直埋深。针对铠装光缆自带金属护套的特性，仪器优化低频耦合算法，即便线路存在接线盒、分段接头，也能维持稳定信号传输。

2.2核心硬件参数

1. 探测性能：最大支持6m深度测量，单条管线最远探测距离可达30m；

2. 频率模式：内置多组可切换测试频率，适配土壤导电度、管线材质、线路长短不同工况；

3. 供电适配：兼容带电600V以内线缆直接耦合追踪，无需断电作业；

4. 安全防护：整机通过CAT IV600V电气安全认证，适配户外市政管线井、入户总电源周边高危探测环境。

2.3埋深智能测算技术

Fluke-2082搭载双线圈差分测算算法，接收机采集两组磁场强度数据自动校正，区分软质泥土、混凝土硬化地面两种介质带来的信号衰减差值，实时输出管线垂直埋深数值，减少人工估算产生的误差。

2.4盘缆特征识别算法

地下光缆预留盘缆区域线缆环形多层缠绕，磁场信号会出现集中叠加特征，Fluke-2082内置信号波形识别程序，捕捉局部异常峰值信号，自动标记盘缆范围，避免将环形备用光缆误判为直线管线。

三、地下管线探测通用行业技术标准

国内市政、通信管线探查作业需遵循国家强制标准与行业规程，也是评判Fluke-2082及同类探测设备合规能力的核心依据，整理关键规范明细如下：

按照上述规范要求，管线探测设备需同时满足精准定位、分段接头追踪、不同地质埋深测算、高压环境安全使用四项基础能力，传统简易定位仪难以完整覆盖全部规范要求，Fluke-2082整套功能可匹配施工现场验收、管线普查全流程记录需求。

四、传统老旧管线定位设备现存技术弊端

市面存量老式管线探测仪受硬件电路、基础算法限制，在通信铠装光缆探查场景存在多处明显短板，也是施工误挖事故高发的设备层面诱因：

1. 管线接线盒信号阻断老式设备单频信号衰减严重，铠装光缆中间存在接头、接线盒时，磁场信号会大幅中断，无法连续追踪整条线路，需要反复重新耦合信号，大幅降低现场探查效率。

2. 光缆盘缆区域识别失效传统仪器仅识别直线型管线磁场波形，遇到预留环形盘缆时，会将多层缠绕的集中信号判定为多条并行管线，无法区分盘缆预留区域，开挖时极易破坏备用光缆。

3. 不同地质埋深测量偏差大老旧设备埋深测算未区分土壤、混凝土介质，硬化路面下管线测量数值偏差可达0.8m以上，施工开挖深度把控不准，增加误挖概率。

4. 电气安全等级不足多数普通定位仪仅支持CATII/CATIII防护，在市政入户管线、高压电缆并行区域探测时，无法耐受瞬时电压浪涌，存在仪器损坏、人员触电隐患，不能直接追踪600V带电管线。

5. 高密度管线串扰无法过滤城市地下管线多类型交错敷设，老式设备单频率信号易耦合至邻近电力、燃气金属管道，出现多条虚假信号路径，难以锁定目标铠装光缆。

五、Fluke-2082技术升级优化亮点

针对传统探测设备的现场短板，Fluke-2082从信号算法、探测量程、安全架构、多工况适配四个维度完成优化，适配通信铠装光缆、市政电力管线多场景探查：

1.更大量程覆盖深浅埋光缆Fluke-2082支持最大6m埋深测量、30m远距离管线追踪，可覆盖市政主干道深埋光缆、园区浅层敷设线路，单一设备适配不同工程埋深标准，无需更换多台仪器。

2. 多频率自适应抗串扰设计内置多档可调发射频率，操作人员可根据现场管线密度切换频段，过滤并行电力电缆、金属管道带来的杂散磁场，在管线密集区域精准锁定目标铠装光缆信号。

3. 接线盒无间断信号穿透优化低频耦合传输算法，铠装光缆途经接线盒、分段接头时，磁场信号不会出现大幅衰减，整条线路可一次性连续追踪，减少现场重复调试的操作步骤。

4. 双介质埋深校正功能内置泥土、混凝土两种地质信号补偿模型，软土、硬化地面场景下分别校正埋深计算数值，实测数据贴合管线真实埋设深度，匹配GB51348-2019精度要求。

5. 盘缆专属波形识别逻辑设备自动识别环形盘缆产生的叠加磁场信号，直观区分直线光缆与预留盘缆区域，提前标记开挖避让范围，避免破坏备用光缆段。

6. CAT IV600V高安全整机防护达到市政入户管线探测最高安全等级标准，可直接对600V以内带电铠装光缆耦合信号追踪，无需施工前断电，缩短现场作业准备时间，降低断电带来的业务损失。

六、地下铠装光缆现场实测完整应用案例

本次实测场地地下管线布局复杂，同步敷设电力电缆、给排水管道、铠装通信光缆，光缆沿线分布多处金属接线盒，同时包含软土绿化带、混凝土地面两种地表环境，现场对比老式定位仪与Fluke-2082的实测效果。

6.1铠装光缆全程点位查找

测试前期使用其他品牌定位仪作业，出现两处明显缺陷：一是多条管线交错区域无法分离目标铠装光缆信号，容易追踪至邻近电力电缆；二是光缆途经接线盒位置时信号直接中断，无法完成整条线路连续探查。更换Fluke-2082后，操作人员切换适配低频模式，完整追踪光缆全程路由，途经多处接线盒时信号稳定无中断，地面标记的管线走向与竣工图纸基本吻合，定位点位偏差符合一级探测精度标准。

6.2不同地面介质埋深测量

1. 软质绿化土壤区域：地下铠装光缆实测深度3.69m，现场施工图纸标注管线埋深3.7m，数值差值仅0.01m；

2. 混凝土硬化路面区域：地下铠装光缆实测深度1.99m，场地负责人介绍该片区管线标准埋深约2m，测量结果误差极小。两组实测数据验证Fluke-2082双介质校正算法可适配不同地表工况，埋深测算数值满足管线开挖施工参考需求。

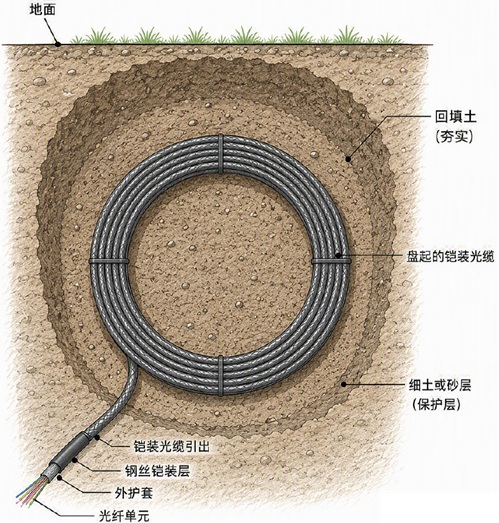

6.3光缆预留盘缆区域识别

地下光缆盘缆用于线路迁改、故障抢修预留长度，管线呈多圈环形缠绕，老式探测仪会将盘缆信号判定为多条并行管线，无法区分环形预留区域。本次现场测试中，Fluke-2082接收机捕捉到局部磁场峰值叠加信号，屏幕提示异常环形管线特征，标记对应地面区域后开挖验证，确认此处存在盘绕备用铠装光缆，提前规避了开挖破坏风险。

综合三组实测场景，Fluke-2082在复杂管线、多地表介质、带接线盒线路、盘缆预留段等工况下，均可稳定完成地下铠装光缆探查工作。

七、仪器选型高频问答FAQ

Q1：怎么分辨管线定位仪性能优劣，选购时重点看哪些参数？

A1：优先核对三项核心指标：一是电气安全CAT等级，市政管线场景优先选择CAT IV600V规格；二是最大测深与探测距离，匹配自身工程光缆埋深；三是是否支持多频率切换、盘缆信号识别功能。传统单频、低安全等级设备在复杂工地容易出现定位偏差，Fluke-2082完整覆盖以上性能需求。

Q2：Fluke-2082能否追踪不带电、闲置断电铠装光缆？

A2：可以，设备支持两种工作模式，通电线路采用感应耦合，断电光缆可通过发射机直连金属护层注入信号，闲置备用光缆、废弃铠装线缆均可正常追踪定位。

Q3：探测混凝土路面下方光缆，埋深测量数值是否存在明显误差？

A3：Fluke-2082内置混凝土介质信号补偿模型，自动校正硬化地面磁场衰减带来的计算偏差，对比软土地面测算精度差异较小，实测数值可直接作为开挖深度参考。

Q4：可以预约现场实测，验证Fluke-2082适配自有工地管线工况吗？

A4：支持样机申请、现场上门演示服务，技术人员携带Fluke-2082前往施工现场，针对场地内铠装光缆、多类型管线完成实景探查演示，直观验证设备实际探测效果。

Q5：管线存在接线盒、接头时，会不会出现追踪中断？

A5：Fluke-2082低频传输算法降低接头位置信号衰减，整条光缆可一次性连续追踪，中途无需重新连接发射机耦合信号，提升大面积管线普查效率。

Fluke-2082地下管线定位仪依托多频率电磁追踪、双介质埋深校正、盘缆特征识别、CAT IV高安全防护多项技术优化，解决传统探测仪信号中断、定位偏差、适用工况有限等行业常见痛点，完全匹配GB51348、CJJ61等管线探测行业规范。

针对通信铠装光缆施工前探查、管线巡检、故障抢修场景，Fluke-2082可降低误挖光缆带来的安全与经济风险，简化现场管线定位作业流程。对于有管线探查设备选型需求的市政、通信、工程施工企业，可申请Fluke-2082样机演示或免费现场实测，结合工地管线实际工况完成设备性能验证，匹配自身长期管线探查作业需求。
